Clapets coupe feu

À quoi servent les clapets coupe-feu dans les installations de ventilation ?

Les clapets coupe-feu constituent un élément de sécurité incendie indispensable dans les systèmes de ventilation et de climatisation. Ces dispositifs automatiques ferment hermétiquement les conduits d'air en cas d'incendie, empêchant ainsi la propagation des flammes et des fumées à travers les réseaux aérauliques. Chez Multijoint, nous proposons une gamme complète de clapets coupe-feu CF ECM France Air, reconnus pour leur fiabilité et leur conformité aux normes européennes les plus strictes.

Installés dans les gaines de ventilation traversant les parois coupe-feu, murs et cloisons, ces équipements de sécurité passive garantissent le compartimentage des bâtiments tertiaires, industriels et d'habitation collective. Leur déclenchement automatique s'effectue soit par fusion d'un élément thermosensible à 72°C, soit par commande électrique via un système de détection incendie centralisé.

Quelles sont les variantes de clapets coupe-feu disponibles ?

Notre gamme CF ECM France Air propose plusieurs configurations pour s'adapter aux contraintes spécifiques de chaque installation :

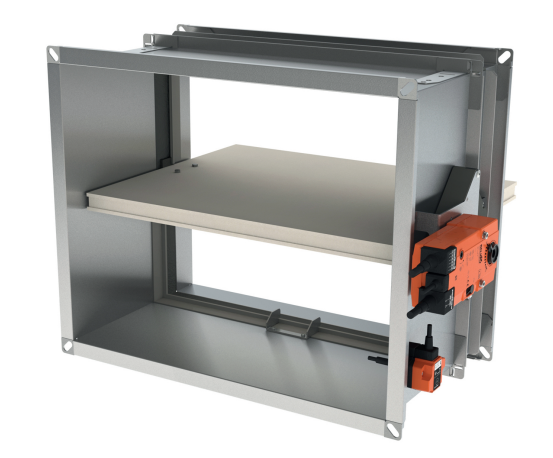

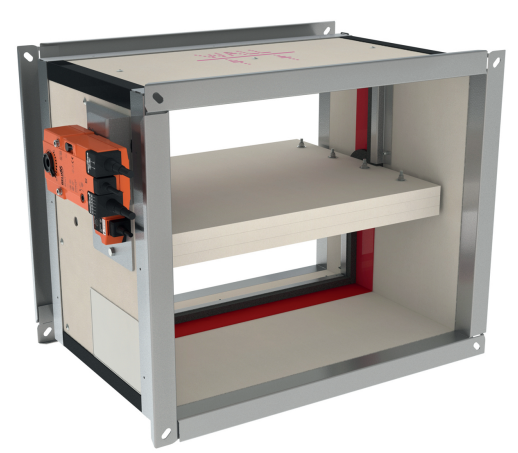

Clapet coupe-feu standard CF ECM

Version de base équipée d'un élément thermosensible fusible à 72°C pour déclenchement automatique. Conçu pour les applications courantes en ventilation générale et extraction d'air, ce modèle offre une résistance au feu EI 120 (coupe-feu 2 heures) et s'installe directement dans les traversées de parois.

Clapet coupe-feu avec soufflet

Intègre un soufflet de dilatation permettant de compenser les mouvements de structure et les variations dimensionnelles des conduits. Cette version est particulièrement recommandée pour les installations soumises à des contraintes thermiques importantes ou nécessitant une flexibilité de raccordement.

Clapet coupe-feu avec thermoélément

Équipé d'un thermoélément électrique permettant la commande à distance via un système de détection incendie ou de gestion technique centralisée (GTC). Cette configuration offre un contrôle précis du déclenchement et s'intègre parfaitement dans les systèmes de sécurité intelligents.

Version combinée soufflet + thermoélément

Combine les avantages du soufflet de dilatation et du thermoélément électrique pour les applications les plus exigeantes. Cette solution haut de gamme répond aux besoins des installations complexes nécessitant à la fois flexibilité mécanique et pilotage électrique.

Comment choisir le bon clapet coupe-feu pour votre installation ?

La sélection d'un clapet coupe-feu dépend de plusieurs critères techniques et réglementaires :

Dimensions et débit d'air

• Diamètre ou section rectangulaire du conduit
• Débit d'air nominal et vitesse de passage
• Pertes de charge admissibles dans le réseau
• Contraintes d'encombrement et d'accessibilité

Résistance au feu requise

• Classification EI 60, EI 90 ou EI 120 selon la réglementation
• Conformité aux normes EN 15650 et EN 1366-2
• Compatibilité avec la résistance au feu des parois traversées

Mode de déclenchement

• Thermosensible : fusion automatique à 72°C (standard)
• Électrique : commande à distance via thermoélément 24V
• Mixte : combinaison des deux modes pour sécurité renforcée

Conditions d'installation

• Présence de mouvements de structure (choix avec soufflet)
• Intégration dans un système de détection centralisé
• Accessibilité pour maintenance et contrôles périodiques
• Environnement (température, humidité, vibrations)

Quelles normes régissent l'installation des clapets coupe-feu ?

Les clapets coupe-feu doivent respecter un cadre normatif strict pour garantir leur efficacité :

Normes européennes

• EN 15650 : Spécifications techniques et méthodes d'essai
• EN 1366-2 : Essais de résistance au feu des installations de service
• EN 12101-8 : Désenfumage - Clapets de désenfumage

Réglementation suisse

• Prescriptions AEAI : Directives de protection incendie
• Norme SIA 358 : Installations de ventilation et climatisation
• VSS SN EN 12237 : Ventilation des bâtiments

Classifications et marquages

• Marquage CE obligatoire selon CPR (Construction Products Regulation)
• Classification de résistance au feu : EI 60, EI 90, EI 120
• Température de fusion normalisée : 72°C ± 5°C
• Étanchéité à l'air et aux fumées selon EN 1751

Mise en œuvre et bonnes pratiques d'installation

L'installation correcte des clapets coupe-feu est cruciale pour leur efficacité :

Préparation et positionnement

• Vérification des dimensions de la traversée de paroi
• Respect des distances minimales aux autres équipements
• Positionnement dans l'épaisseur de la paroi coupe-feu
• Accessibilité pour maintenance (trappe de visite si nécessaire)

Raccordement et étanchéité

• Utilisation de conduits rigides sur 200 mm minimum de part et d'autre
• Calfeutrement coupe-feu autour du clapet avec mortier ou mastic agréé
• Étanchéité parfaite pour éviter les infiltrations d'air parasite
• Respect des rayons de courbure minimaux si soufflet intégré

Raccordements électriques

• Câblage du thermoélément en 24V sécurisé
• Intégration au système de détection incendie
• Test de fonctionnement avant mise en service
• Signalisation de position (ouvert/fermé) si requise

Contrôles et maintenance

• Vérification visuelle mensuelle de l'état général
• Test de fermeture semestriel (thermoélément)
• Contrôle annuel par organisme agréé
• Remplacement des éléments fusibles si nécessaire

Avantages des clapets coupe-feu CF ECM France Air

Choisir les clapets coupe-feu France Air distribués par Multijoint, c'est opter pour :

Fiabilité et performance

• Conception robuste avec mécanisme de fermeture éprouvé
• Résistance au feu certifiée jusqu'à EI 120
• Étanchéité optimale aux fumées et gaz chauds
• Fonctionnement garanti même après de nombreuses années

Facilité d'installation

• Montage simple avec instructions détaillées
• Versions avec soufflet pour installations flexibles
• Gamme dimensionnelle étendue (diamètres de 80 à 500 mm)
• Accessoires de fixation et calfeutrement inclus

Conformité réglementaire

• Marquage CE et certifications européennes
• Conformité aux prescriptions AEAI suisses
• Documentation technique complète fournie
• Traçabilité et garantie constructeur

Pourquoi choisir Multijoint pour vos clapets coupe-feu ?

Avec plus de 50 ans d'expérience dans les équipements de sécurité incendie, Multijoint vous accompagne dans tous vos projets :

• Stock permanent de 2 000 m² garantissant une disponibilité immédiate
• Livraison express au pied des chantiers en Suisse romande et alémanique
• Magasin professionnel ouvert dès 6h pour les urgences chantier
• Conseil technique spécialisé pour le dimensionnement et la sélection
• Partenariat avec France Air, leader européen de l'aéraulique
• Support installation avec documentation technique complète
• Service après-vente réactif pour maintenance et dépannage

Que vous soyez installateur CVC, bureau d'études, architecte ou maître d'œuvre, nos experts vous orientent vers la solution optimale selon vos contraintes techniques, budgétaires et réglementaires. Notre gamme complète de clapets coupe-feu CF ECM répond aux exigences les plus strictes en matière de sécurité incendie.

Multijoint met à disposition une offre large et qualitative ainsi que des experts techniques pour accompagner les projets les plus exigeants.
