Grilles diffuseurs & Soupapes

Grilles, diffuseurs et soupapes : solutions complètes pour la diffusion d'air et la ventilation

Chez Multijoint, nous proposons une gamme exhaustive de grilles, diffuseurs et soupapes pour répondre aux besoins spécifiques des professionnels du génie climatique, des installateurs CVC et des bureaux d'études. Depuis plus de 50 ans, nous accompagnons les projets de ventilation, climatisation et traitement d'air dans le secteur tertiaire, résidentiel et industriel en Suisse romande et alémanique.

Notre offre complète comprend tous les éléments terminaux nécessaires à une diffusion d'air optimale : grilles de reprise et de soufflage, diffuseurs haute performance, soupapes de régulation automatique et solutions spécialisées pour applications extérieures.

À quoi servent les grilles et diffuseurs dans une installation CVC ?

Les grilles, diffuseurs et soupapes constituent les éléments terminaux essentiels de tout système de ventilation et de climatisation. Ils assurent plusieurs fonctions critiques :

• Distribution homogène de l'air : répartition optimale des débits dans les locaux
• Contrôle des vitesses d'air : éviter les courants d'air inconfortables
• Régulation des débits : adaptation automatique selon les besoins
• Intégration architecturale : esthétique soignée pour tous types d'environnements
• Performance acoustique : réduction des nuisances sonores
• Efficacité énergétique : optimisation des consommations

Quelles sont les différentes familles de produits disponibles ?

Grilles de ventilation

Grilles simple et double déflexion : Solutions polyvalentes pour le soufflage et la reprise d'air, disponibles en versions à lames fixes ou orientables. Les grilles double déflexion permettent un contrôle précis de la direction du jet d'air selon deux axes perpendiculaires.

Grilles linéaires : Design moderne et épuré, idéales pour l'intégration dans les faux plafonds contemporains. Elles offrent une diffusion linéaire uniforme particulièrement adaptée aux espaces tertiaires et commerciaux.

Grilles pour gaines : Éléments de raccordement et de transition entre les réseaux de gaines et les espaces traités, assurant une distribution optimale des débits.

Grilles de transfert : Solutions spécialisées pour le passage d'air entre locaux, maintenant l'équilibrage des pressions tout en préservant l'intimité acoustique.

Grilles extérieures : Conçues pour résister aux intempéries, elles assurent les prises et rejets d'air extérieur avec protection contre l'eau et les corps étrangers.

Diffuseurs haute performance

Diffuseurs circulaires : Diffusion radiale à 360°, particulièrement efficaces pour les locaux à forte hauteur sous plafond. Ils assurent un mélange optimal air neuf/air ambiant.

Diffuseurs quadratiques : Format carré s'intégrant parfaitement dans les plafonds modulaires standard (600x600 mm). Ils combinent performance aéraulique et esthétique soignée.

Diffuseurs à fentes : Technologie avancée pour applications exigeantes, offrant un contrôle précis de la portée et de l'induction d'air. Idéaux pour les espaces nécessitant une diffusion très homogène.

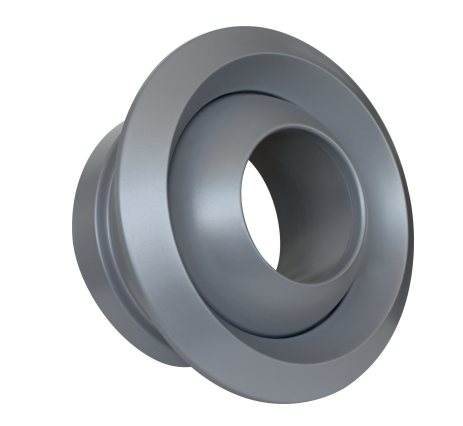

Buses JET : Solutions haute vitesse pour applications industrielles ou locaux à grande hauteur. Elles permettent une diffusion longue portée avec maintien de la température et de la qualité d'air.

Soupapes de régulation automatique

Soupapes Hygro : Régulation automatique des débits en fonction de l'hygrométrie ambiante. Elles s'adaptent aux variations d'occupation et d'activité, optimisant confort et économies d'énergie.

Soupapes Auto : Systèmes de régulation automatique à débit constant ou variable selon la pression disponible. Elles maintiennent les débits de consigne indépendamment des fluctuations du réseau.

Comment choisir la solution adaptée à votre projet ?

Le choix des grilles, diffuseurs et soupapes dépend de plusieurs critères techniques et d'usage :

Critères aérauliques

• Débits à traiter : dimensionnement selon les besoins de ventilation
• Vitesses d'air : respect des seuils de confort (généralement < 0,2 m/s en zone d'occupation)
• Portée du jet : adaptation à la géométrie et hauteur des locaux
• Induction d'air : capacité de mélange air neuf/air ambiant
• Perte de charge : optimisation énergétique du système

Critères d'intégration

• Type de plafond : modulaire, continu, apparent
• Contraintes architecturales : esthétique, dimensions disponibles
• Accessibilité : facilité de maintenance et nettoyage
• Matériaux : aluminium, acier, plastique selon l'environnement

Applications spécifiques

• Bureaux et tertiaire : confort optimisé, faibles niveaux sonores
• Commerce et accueil du public : esthétique soignée, performance acoustique
• Industrie : robustesse, facilité de nettoyage, résistance chimique
• Santé : respect des normes d'hygiène, facilité de désinfection
• Enseignement : confort acoustique, sécurité

Quelles normes et réglementations respecter ?

Nos produits respectent les principales normes européennes et suisses :

• Normes SIA 382/1 et 382/5 : installations de ventilation et climatisation
• Norme SIA 181 : protection contre le bruit dans le bâtiment
• Normes EN 12238 et EN 15251 : performances des éléments terminaux
• Réglementation sur la qualité de l'air intérieur
• Exigences Minergie : efficacité énergétique et confort

Mise en œuvre et bonnes pratiques d'installation

Préparation et dimensionnement

Une installation réussie commence par un dimensionnement précis basé sur les calculs de débits, l'analyse des contraintes architecturales et le choix des emplacements optimaux. Nos équipes techniques accompagnent cette phase critique.

Installation et raccordement

• Raccordement étanche : éviter les fuites et court-circuits aérauliques
• Accessibilité maintenance : prévoir l'accès pour nettoyage et réglages
• Équilibrage : réglage précis des débits selon les besoins de chaque zone
• Isolation acoustique : traitement des transmissions sonores si nécessaire

Mise en service et réglages

La mise en service comprend la vérification des débits, l'ajustement des soupapes de régulation, les mesures acoustiques et la validation du confort dans les locaux traités.

Maintenance et durabilité

Pour maintenir les performances dans le temps :

• Nettoyage régulier : élimination des poussières et dépôts
• Vérification des réglages : contrôle périodique des débits et orientations
• Remplacement des filtres : selon les préconisations constructeur
• Maintenance préventive : inspection des éléments mobiles et mécanismes

Pourquoi choisir Multijoint pour vos grilles, diffuseurs et soupapes ?

Multijoint vous accompagne avec expertise et réactivité :

• Stock permanent de 2 000 m² : disponibilité immédiate des références courantes
• Livraison express au pied du chantier : optimisation de votre planning d'intervention
• Magasin ouvert dès 6 h : service adapté aux horaires des professionnels
• Marques reconnues CAIROX et Sufix FIXINGS : qualité et fiabilité garanties
• Conseil technique spécialisé : aide au choix et dimensionnement
• Couverture Suisse romande et alémanique : proximité et réactivité
• Documentation technique complète : fiches produits, abaques de sélection
• Formation produits : montée en compétence de vos équipes

Que vous interveniez sur des projets de rénovation ou de construction neuve, dans le tertiaire, l'industrie ou le résidentiel collectif, notre gamme complète de grilles, diffuseurs et soupapes vous apporte les solutions techniques adaptées à chaque configuration.

Multijoint met à disposition une offre large et qualitative ainsi que des experts techniques pour accompagner les projets les plus exigeants.
